技术分享|欧感荷载箱在地下连续墙静载测试的应用

时间:2020-10-29 来源:欧感科技 点击:0

地下连续墙是指利用各种挖槽机械,借助于泥浆的护壁作用,在地下挖出窄而深的沟槽,并在其内浇注混凝土而形成一道具有防渗、防水、挡土和承重功能的连续的地下墙体。其具有施工振动小、墙体刚度大、地质条件适用性强等特点,适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构,工业建筑的深池、坑、竖井等。

本文主要对欧感荷载箱在地下连续墙静载测试的应用进行简要介绍如有需要,欢迎垂询我司400-0885-135获取更多信息!


地连墙的主要施工工艺

导墙——泥浆护壁——成槽施工——水下灌注混凝土——墙段接头处理——地下连续墙注浆

导墙

DAOQIANG

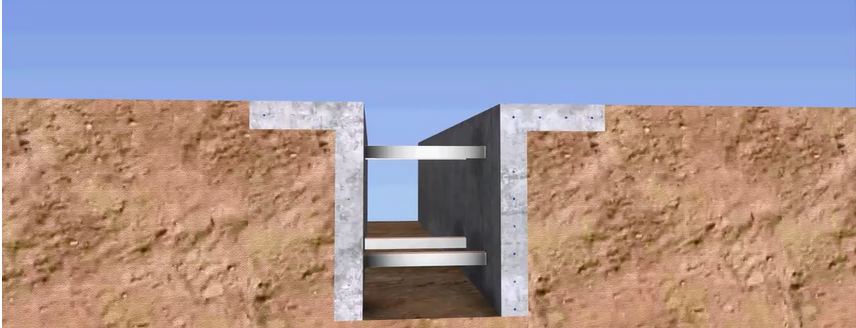

导墙示意图

01

导墙通常为就地灌注的钢筋混凝土结构,主要作用是:保证地下连续墙设计的几何尺寸和形状;容蓄部分泥浆,保证成槽施工时液面稳定;承受挖槽机械的荷载,保护槽口土壁不破坏,并作为安装钢筋骨架的基准。

导墙深度一般为1.2~1.5米。墙顶高出地面10~15厘米,以防地表水流入而影响泥浆质量(如图)。导墙底不能设在松散的土层或地下水位波动的部位。

泥浆护壁

NIJIANGHUBI

泥浆护壁是指通过泥浆对槽壁施加压力以保护挖成的深槽形状不变,灌注混凝土把泥浆置换出来。

泥浆材料通常由膨润土、水、化学处理剂和一些惰性物质组成。泥浆的作用是在槽壁上形成不透水的泥皮,从而使泥浆的静水压力有效地作用在槽壁上,防止地下水的渗水和槽壁的剥落,保持壁面的稳定,同时泥浆还有悬浮土渣和将土渣携带出地面的功能。

在砂砾层中成槽必要时可采用木屑、蛭石等挤塞剂防止漏浆。泥浆使用方法分静止式和循环式两种。泥浆在循环式使用时,应用振动筛、旋流器等净化装置。在指标恶化后要考虑采用化学方法处理或废弃旧浆,换用新浆。

成槽工艺

CHENGCAOGONGYI

成槽施工示意图 (三抓成孔


中国使用成槽的专用机械有:旋转切削多头钻、导板抓斗、冲击钻等。施工时应视地质条件和筑墙深度选用。

一般土质较软,深度在15米左右时,可选用普通导板抓斗;对密实的砂层或含砾土层可选用多头钻或加重型液压导板抓斗;在含有大颗粒卵砾石或岩基中成槽,以选用冲击钻为宜。

槽段的单元长度一般为6~8米,通常结合土质情况、钢筋骨架重量及结构尺寸、划分段落等决定。成槽后需静置4小时,并使槽内泥浆比重小于1.3。

水下灌注混凝土

SHUIXIAGUANZHUHUNNINGTU

采用导管法按水下混凝土灌注法进行,但在用导管开始灌注混凝土前为防止泥浆混入混凝土,可在导管内吊放一管塞,依靠灌入的混凝土压力将管内泥浆挤出。

混凝土要连续灌注并测量混凝土灌注量及上升高度。

所溢出的泥浆送回泥浆沉淀池。

墙段接头处理

QIANGDUANJIETOUCHULI

地下连续墙是由许多墙段拼组而成,为保持墙段之间连续施工,接头采用柔性连接或者刚性连接。

锁口管属于柔性连接,即在灌注槽段混凝土前,在槽段的端部预插一根直径和槽宽相等的钢管,待混凝土初凝后将钢管徐徐拔出,使端部形成半凹榫状接状。

槽段柔性连接

(锁口管示意图)

也有根据墙体结构受力需要而设置刚性接头的如工字钢,以使先后两个墙段联成整体。

槽段刚性连接(工字钢示意图)

地下连续墙注浆

DIXIALIANXUQIANGZHUJIANG

两幅墙之间钢材的连接作用,相邻墙幅的钢筋端头要弯曲插入工字钢中。

注浆管注入一定配合比要求的水泥浆液,使得槽底沉渣及槽侧泥皮消除,起到防止地下岩层遇水软化的作用,最终达到提高地下连续墙承载力和减少墙体沉降量的目的。


竖向承载力测试及安装现场

地连墙体积大、测试吨位高,场地狭窄,传统静载测试很难实现承载力测试,但自平衡法测试不受这些因素限制,实现起来相对就较简单。


湖北武汉某地标性建筑T型地连墙荷载箱安装下笼

湖北武汉某地标性建筑T型地连墙荷载箱检测位移荷载曲线图


某省会地铁一字型地连墙荷载箱安装下笼
